素材を探す 前のページへ戻る
ポリプロピレン発泡体

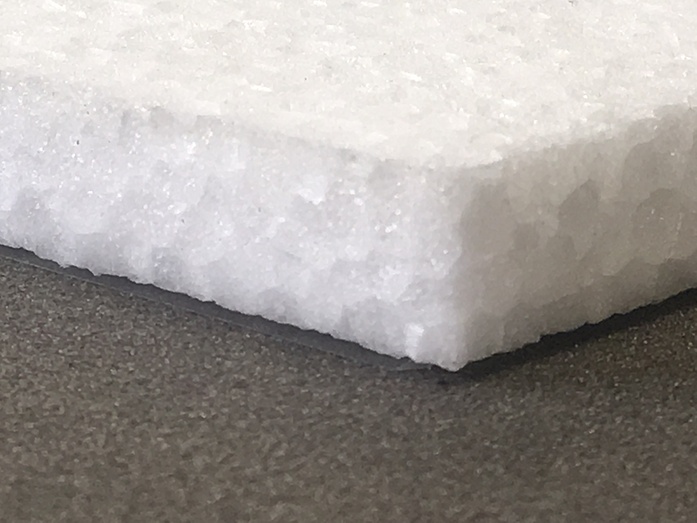

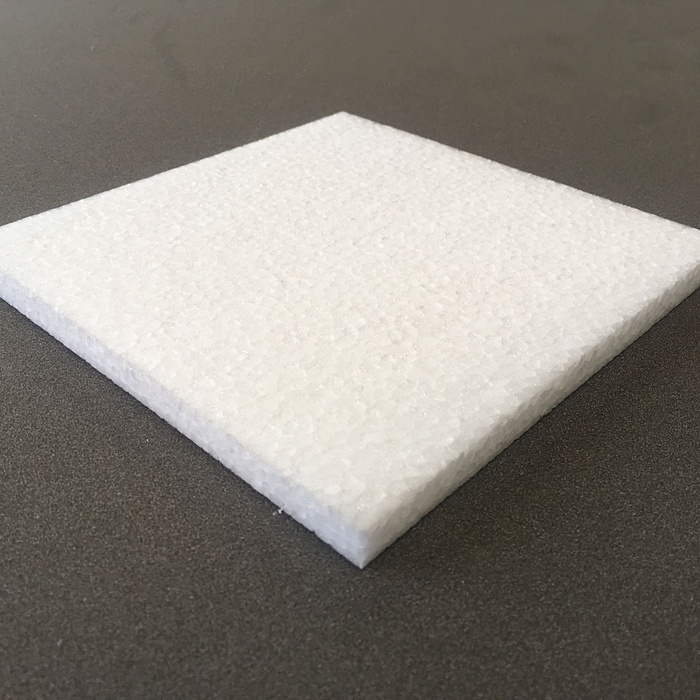

ARPRO (旧 ピーブロック) 30倍
- 断熱
- 耐水
- 耐薬品
- 耐油
- 耐熱
- 緩衝
ビーズ法発泡による発泡ポリプロピレンフォームです。 発泡スチロールに比べ柔軟性があり、耐油性と耐薬品性にも優れるため、繰り返して使用することが可能です。また、ポリエチレンに比べ耐熱性と寸法安定性に優れます。
| 素材名 | ARPRO (旧 ピーブロック) 30倍 |
|---|---|
| 材質 | ポリプロピレン発泡体 |
| 最大サイズ | 長辺 1200 mm × 短辺 900 mm × 厚み 60 mm |
| 目安単価 | 67 円/リットル |
| メーカー名 | ㈱JSP |
| 相当品 | エペランPP（㈱カネカ） |
| 目安納期 | 10日後（営業日） |
※ポリプロピレンフォームは可燃物です。保管・輸送途中・使用時・加工時の火気に充分ご注意ください。紫外線劣化を起こす可能性があります。長期間の直射日光に曝さない様に願います。
ARPRO (旧 ピーブロック) 30倍 に適した加工方法
ARPRO (旧 ピーブロック) スペック表
※記載の数値は代表値であり、保障値ではありません。
※色はメーカー発表色であり、表記色と異なる場合があります。
| 素材名 | 最大有効サイズ (mm) |
物性 | 色 | 特性・備考 |
|---|---|---|---|---|
| ARPRO (旧 ピーブロック) 15倍 | 1200 × 900 × 60 |
倍率 15倍 見掛け密度 60㎏/㎥ 25％圧縮強度 430KPa 引張強度 0.74MPa 伸び 20％ 熱伝導率 0.042W/m・K |
白 | 断熱, 耐水, 耐薬品, 耐油, 耐熱, 緩衝 |
| ARPRO (旧 ピーブロック) 30倍 | 1200 × 900 × 60 |
倍率 30倍 見掛け密度 30㎏/㎥ 25%圧縮強度 160KPa 引張強度 0.39MPa 伸び 23% 熱伝導率 0.039W/m・K |
白 | 断熱, 耐水, 耐薬品, 耐油, 耐熱, 緩衝 |
| ARPRO (旧 ピーブロック) 45倍 | 1200 × 900 × 60 |
倍率 45倍 見かけ密度 20㎏/㎥ 25％圧縮強度 90KPa 引張強度 0.27MPa 伸び 24％ 熱伝導率 0.040W/m・K |
白 | 断熱, 耐水, 耐薬品, 耐油, 耐熱, 緩衝 |
| ARPROエース (旧 ピーブロックエース) 45倍 | 1200 × 1000 × 105 |
倍率 45倍 見掛け密度 20㎏/㎥ 25％圧縮強度 90KPa 引張強度 0.27MPa 伸び 24％ 熱伝導率 0.040W/m・K |
ピンク | 断熱, 耐水, 耐薬品, 耐油, 耐熱, 帯電防止, 緩衝 |
発泡素材についてよくいただくご質問
- 発泡体の倍率による違いとは？
-
大きく発泡された発泡体は気体の比率が大ききくなり、軽くなり、小さく発泡された発泡体は気体の比率が小さくなり重くなります。原料によって同じ発泡倍率でも硬さや弾力強度などが異なりますが、倍率は一般的に高い（数字が大きい）ほど柔らかく、倍率が低い（数字が少ない）ほど感触は硬 く感じます。
- 発泡体の硬度による違いとは？
-
発泡体の一番硬い数値を100とした場合、比較するとどれくらいの硬さか（もしくは軟らかさか）を数値で表しています。例えば硬度10°の場合は人の肌程度をイメージください。測定方法により硬度の数値が変わる為、詳しい基準が必要な場合はお問い合わせください。
- 発泡体の見かけ密度とは？
-
発泡体1㎡又はあたりのフォームの重量（㎏）のことです。密度の値が小さくなるほど、空気を多く含むため、フォームは軽く、柔らかくなります。※ℊ/㎤ で表す事もあり、JIS K 6767の考えに基づいたものであるため、他の試験規格では、見かけ密度の定義が異なる場合があります。
